| CPU | ： | S5P4418,ARM Cortex-A9 四核 |
|---|---|---|
| 主頻 | ： | 1.4GHz*4 |
| 內存 | ： | 1GB DDR3，可兼容2GB DDR3 |
| Flash | ： | 支持4GB/8GB/16GB emmc可選，標配8GB emmc |
Ibox4418卡片電腦是九鼎創展自主研發的極多種功能于一身的掌上微型電腦，它具有體積小，功能強，速度快，功耗低，源碼全等特點，徹底顛覆了x4418的核心板+底板的模式，可在無需擴展底板的前提下，直接嵌入自己的產品，真正實現高效，快捷。
Ibox4418卡片電腦非常適合無需其他行業外設擴展的領域，如工控，電力，通訊，醫療，媒體，安防，車載，金融，消費電子，廣告機，機頂盒，手持設備，游戲機，顯示控制等，用戶可免二次開發，直接嵌入到自己的產品中。同時也適合各大高校，嵌入式工程師用于學習研究或DIY等。
由于三星4412芯片在2015年即將停產，在國內很多客戶都將面臨斷貨狀態，使用4412的客戶急需升級。而ibox4418不僅成為4412的最佳繼任，而且ibox6818可以和ibox4418無縫兼容，只需更換CPU即可，這對于廣大用戶來說，無疑是極大的利好。即使ibox4418在性能上暫時無法滿足需求，也可以在成本并不會上升很多的前提下，直接使用ibox6818。ibox4418、ibox6818尺寸完全相同，而且已全部支持1GB，2GB DDR3，支持android,linux,ubuntu三大操作系統。
ibox4418卡片電腦尺寸：100mm*68mm
ibox4418卡片電腦采用三星最新的S5P4418芯片設計，它和Exynos4412芯片采用相同的ARM核，都是基于Cortex-A9四核ARM架構，但是片內外設卻有很大的區別。二者芯片差異對照表如下：
|
|
Exynos4412 |
S5P4418 |
|
上市時間 |
2012年 |
2014年 |
|
工藝制程 |
32nm |
28nm |
|
CPU主頻 |
1.4G |
1.4G |
|
封裝尺寸 |
0.65mm引腳間距，18*20mm2 786-FCFBGA封裝 |
0.65mm引腳間距，17*17mm2 513-FCBGA封裝 |
|
CPU架構 |
Cortex-A9四核 |
Cortex-A9四核 |
|
緩存容量 |
32KB*4 I/D緩存，1MB二級緩存 |
32KB*4 I/D緩存，1MB二級緩存 |
|
DDR3接口 |
雙通道32位數據總線，高達800MHz工作頻率 |
單通道32位數據總線，高達800MHz工作頻率 |
|
多媒體解碼 |
H.263，H.264，MPEG2，MPEG4，VC1 |
H.263，H.264，MPEG1，MPEG2，MPEG4，VC1，VP8，Theora，AVS，RV8/9/10，MJPEG(幾乎全格式) |
|
多媒體編碼 |
H.263，H.264，MPEG4 |
H.263，H.264，MPEG4，MJPEG |
|
顯示接口 |
RGB，MIPI |
RGB，MIPI，LVDS |
|
最大顯示分辨率 |
1920*1200 |
2048*1280 |
|
以太網接口 |
需通過地址總線擴展 |
集成千兆以太網控制器 |
|
GPIO電平 |
1.8V |
3.3V |
|
ADC |
4路12 bit 0~1.8V |
8路12 bit 0~1.8V |
|
USB接口 |
1路HSIC，1路OTG |
1路HOST，1路HSIC，1路OTG |
|
芯片ID |
沒有唯一ID號 |
支持128BIT唯一ID號 |
|
slim bus |
支持 |
不支持 |
|
C2C接口 |
支持(手機專用) |
不支持 |
|
GPS |
支持 |
不支持 |
|
ISP |
支持 |
不支持 |
從上表可以很清晰的看到，4418并不是簡單的4412的裁剪版，而是全新的一款CPU。相比4412，他縮減了手機上廣泛使用的slim bus，C2C，GPS，ISP等接口，這些功能在工控，平板上很少用到，卻占用了巨大的成本。同時，卻增加了千兆以太網控制器，提升了LCD接口驅動能力，多媒體解碼能力也大幅提高。USB接口也增加了1路HOST，而4412需要外加一片橋接芯片。GPIO電平也由1.8V改為3.3V，更加適用目前的外設方案。在成本上，4412芯片約10美金，而4418幾乎只需要它的一半?？梢灶A(yù)見，4418將會大放異彩。
九鼎創展在國內率先推出S5P4418開發平臺，軟件上它搭載完整穩定的android4.4操作系統，硬件上它采用國內知名的x-powers公司推出的AXP228作為電源管理芯片，保證4418穩定可靠的運行。同時，ibox4418和ibox6818完全兼容，只需做到更換CPU即可，用戶可以瞬間從A9四核升級到A53八核，免去重做硬件的煩惱，提高產品上市速度。
ibox4418卡片電腦支持android4.4.2操作系統，linux3.4.39+QT5.4系統以及ubuntu12.04三大操作系統。各操作系統支持的驅動列表如下：
|
x4418開發板驅動支持列表 |
|||
|
system |
linux3.4.39+ |
linux3.4.39+ |
ubuntu12.04 |
|
7寸LCD(1024*600) |
● |
● |
● |
|
4.3寸LCD(480*272) |
● |
● |
● |
|
LVDS屏(1366*768) |
● |
● |
● |
|
MIPI屏 |
● |
● |
● |
|
PMIC驅動(AXP228) |
● |
● |
● |
|
電容觸摸 |
● |
● |
● |
|
電阻觸摸 |
● |
● |
暫無需求 |
|
EMMC驅動 |
● |
● |
● |
|
SD卡驅動 |
● |
● |
● |
|
獨立按鍵 |
● |
● |
● |
|
Gsensor |
● |
暫無需求 |
暫無需求 |
|
LED |
● |
● |
● |
|
蜂鳴器驅動 |
● |
● |
● |
|
紅外遙控 |
● |
● |
暫無需求 |
|
開關機 |
● |
● |
● |
|
休眠喚醒 |
● |
● |
暫無需求 |
|
四路USB HOST驅動 |
● |
● |
● |
|
一路USB OTG驅動 |
● |
● |
● |
|
音頻(RTL5621) |
● |
● |
● |
|
錄音(RTL5621) |
● |
Coming soon |
暫無需求 |
|
USB WIFI |
● |
● |
● |
|
USB WIFI/BT4.0 |
● |
Coming soon |
● |
|
并口攝相頭驅動 |
● |
● |
暫無需求 |
|
微距攝相頭驅動 |
● |
Coming soon |
暫無需求 |
|
并口雙路攝相頭驅動 |
● |
暫無需求 |
● |
|
USB口攝相頭驅動 |
● |
Coming soon |
● |
|
雙USB攝相頭驅動 |
需應用支持 |
需應用支持 |
● |
|
串口 |
● |
● |
● |
|
HDMI |
● |
● |
● |
|
3G模塊(3G dongle) |
● |
暫無需求 |
● |
|
3G模塊(PCIE接口) |
● |
暫無需求 |
Coming soon |
|
GPS模塊 |
● |
● |
● |
|
千兆以太網 |
● |
● |
● |
|
USB鼠標鍵盤 |
● |
● |
● |
|
uboot |
● |
● |
● |
|
SD卡脫機更新映像 |
● |
● |
● |
|
TVIN模塊(TVP5150) |
Coming soon |
Coming soon |
Coming soon |
|
VGA驅動(SDA7123) |
● |
● |
● |
l 內核：ARM Cortex-A9四核；
l 主頻：1.4GHz*4；
l 內存：1GB DDR3，可兼容2GB DDR3；
l Flash：支持4GB/8GB/16GB emmc可選，標配8GB emmc；
l 24位RGB接口；
l 8位LVDS接口；
l 兩路USB HOST接口，支持更多的USB設備同時使用；
l USB OTG接口；
l 四路TTL電平UART接口；
l 2路TF卡接口；
l 兩路LED指示；
l 復位按鈕；
l 軟件開關機按鈕；
l 支持外置揚聲器；
l 支持MIC輸入；
l 支持耳機輸出接口；
l 獨家支持免啟動配置開關設計；
l 支持背光無級調節；
l 支持HDMI接口；
l 支持5點電容觸摸；
l 板載USB接口WIFI/BT二合一模塊；
l 支持多種SPI，I2C，UART，等外圍器件擴展；
l 支持MPEG4，H.263，H.264，MJPEG視頻編碼；
l 支持幾乎全格式視頻解碼；
l 支持2D，3D高性能圖形加速；
l 支持RTC時鐘實時保存；
l 支持千兆有線以太網RTL8211E；
l 支持BT656/BT601/MIPI攝相頭接口；
l 支持GPS接口；
l 支持GPRS接口；
l 支持外置USB 3G模塊；
l 支持USB鼠標，鍵盤；
l 支持紅外一體化接收頭；
|
ibox4418正面硬件接口介紹 |
||
|
標號 |
名稱 |
說明 |
|
【1】 |
CPU |
S5P4418，ARM Cortex A9,4*1.4GHz |
|
【2】 |
PMU |
電源管理芯片，AXP228 |
|
【3】 |
存儲器 |
THGBMBG6D1KBAIL，8GB eMMC |
|
【4】 |
內存 |
H5TQ2G83FFR，DDR3，1GB，可兼容2GB |
|
【5】 |
LCD/VGA接口 |
RGB輸出接口 |
|
【6】 |
MIPI接口 |
接MIPI接口的液晶屏 |
|
【7】 |
LVDS接口 |
接LVDS接口的液晶屏 |
|
【8】 |
紅外一體化接收頭 |
HS0038B，紅外接收頭 |
|
【9】 |
軟開關機按鈕 |
開關機，休眠喚醒按鈕 |
|
【10】 |
按鍵，自定義 |
獨立按鍵，SW1 |
|
【11】 |
按鍵，自定義 |
獨立按鍵，SW2 |
|
【12】 |
TF卡，CH0 |
TF卡，使用通道0 |
|
【13】 |
硬復位按鈕 |
硬復位 |
|
【14】 |
HDMI接口 |
HDMI輸出接口 |
|
【15】 |
GPIO接口 |
SPI、UART、ADC設備擴展 |
|
【16】 |
UART0 |
調試串口0 |
|
【17】 |
USB OTG |
USB OTG接口 |
|
【18】 |
喇叭接口 |
外置揚聲器輸出 |
|
【19】 |
耳麥 |
錄音輸入 |
|
【20】 |
電池接口 |
單節4.2V鋰電池接口 |
|
【21】 |
5V輸入插孔 |
直流電源輸入口 |
|
【22】 |
耳機接口 |
耳機輸出 |
|
【23】 |
USB HOST |
HUB芯片擴展，雙路HOST |
|
【24】 |
千兆以太網接口 |
RT8211E接口 |
|
【25】 |
VGA接口 |
SDA7123 VGA接口 |
|

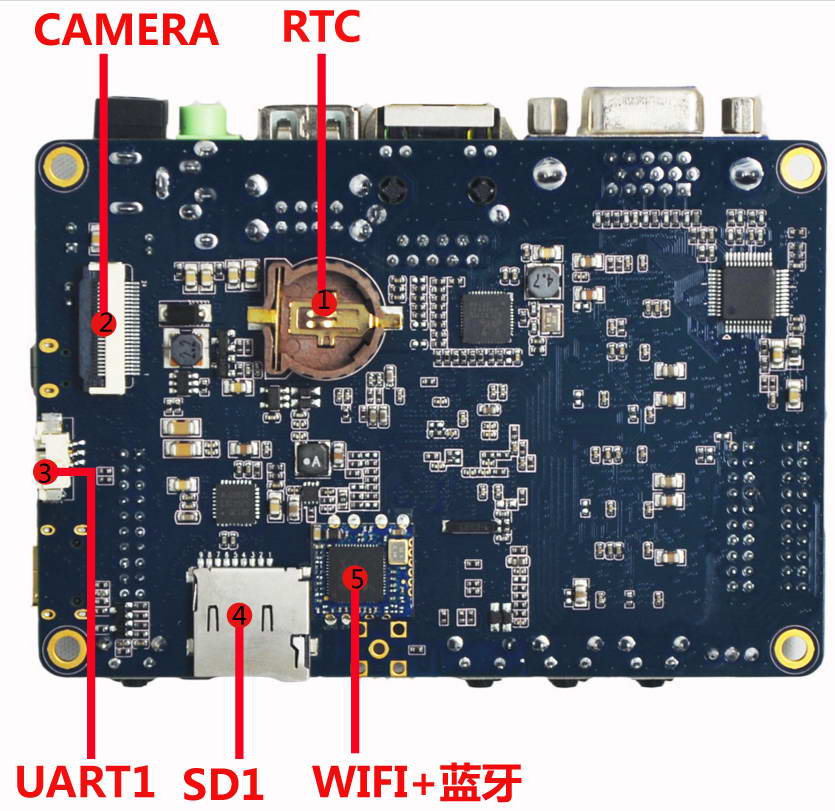

ibox4418背面硬件接口介紹 |
||
|
標號 |
名稱 |
說明 |
|
【1】 |
RTC |
后備電池 |
|
【2】 |
camera |
BT601、BT656協議攝相頭接口 |
|
【3】 |
串口 |
UART1，TTL電平 |
|
【4】 |
SD1 |
SD通道1 |
|
【5】 |
WIFI/BT4.0模塊 |
RT8723BU，WIFI藍牙二合一模塊 |
|
J10引腳定義 |
|||
|
引腳編號 |
信號 |
引腳編號 |
信號 |
|
1 |
GND |
3 |
TXD0 |
|
2 |
RXD0 |
4 |
VCC3P3_SYS |
|
J11引腳定義 |
|||
|
引腳編號 |
信號 |
引腳編號 |
信號 |
|
1 |
GND |
3 |
TXD2 |
|
2 |
RXD2 |
4 |
VCC3P3_SYS |
|
U451引腳定義 |
|||
|
引腳編號 |
信號 |
引腳編號 |
信號 |
|
1 |
CAM_PN（說明1） |
13 |
MCU_CAM1_MCLK |
|
2 |
GND |
14 |
CAM_D6 |
|
3 |
MCU_SDA_0 |
15 |
GND |
|
4 |
VCC3P3_SYS |
16 |
CAM_D5 |
|
5 |
MCU_SCL_0 |
17 |
CAM_CLK |
|
6 |
CAM_RST |
18 |
CAM_D4 |
|
7 |
CAM_V |
19 |
CAM_D0 |
|
8 |
CAM_PD |
20 |
CAM_D3 |
|
9 |
CAM_H |
21 |
CAM_D1 |
|
10 |
VCC1P8_CAM（說明2） |
22 |
CAM_D2 |
|
11 |
VCC1P8_CAM（說明3） |
23 |
NC |
|
12 |
CAM_D7 |
|
|
